Оснастка для крота

Мотокультиватор Крот. Обзор навесного оборудования

Использование мотокультиватора Крот

Владельцы огородов, небольших ферм, дачных участков, собирающиеся приобрести отечественный моторизированный культиватор “Крот” (проверенный не только временем) часто интересуются, какое навесное оборудование для данного мотокультиватора продается на отечественном рынке.

Их интерес понятен и имеет место, ведь именно благодаря всевозможным прицепным и навесным насадкам этот агрегат становится незаменимым, можно сказать — универсальным помощником на участке.

С помощью навесного оборудования на мотокультиватор “Крот” можно выполнять следующие агротехнические работы:

  • Вспашка почвы.
  • Нарезка почвы под посадку растений.
  • Прополка растений от сорняков.
  • Окучивание.
  • Посадка и уборка картофеля.
  • Использование насоса для полива огорода.
  • Покос травы.
  • Транспортировка собранного урожая и других грузов (сыпучих, штучных и т. д.) не превышающих вес в 200 кг.
  • Уборка снега в зимний период.

Навесное оборудование

Давайте разберемся какие насадки для культиватора “Крот” для этих целей используются. Вспахивание огорода может проходить двумя способами:

  • с помощь одного-два (в редких случаях три) комплекта фрез;
  • навесным оборотным плугом.

Фреза

В этом случае на вал редуктора надеваются фрезы, диаметр которых достигает 33 см. При этом диаметр вала фрезы мотокультиватора “Крот” составляет 25 см. Для легких земель достаточно закрепить один-два комплекта фрез, для целинных грунтов — даже три (с каждой стороны культиватора по три штуки, всего шесть).

Перед началом вспашки, необходимо немного перестроить мотокультиватор:

  • Пневматические опорные колеса необходимо приподнять. Движение культиватора будет осуществляться за счет вращающихся на валу фрез. При этом будет выполняться двойное действие: движение вперед и вспашка почвы.
  • Сошник прицепляют к прицепной скобе, размещенной в задней части мотокультиватора, который будет выполнять роль тормоза. По сути, сошник для культиватора “Крот” предназначен для ограничения глубины погружения фрез в почву.
  • Выполнив все эти действия, можно смело приступать к работе.

Разновидности фрез

От качества этого прицепного оборудования зависит и качество вспашки, поэтому к выбору фрезы нужно подходить очень ответственно.

Для данного мотокультиватора существует несколько типов фрез:

  • “Гусиные лапки”.
  • Саблевидные ножи (их еще называют активными).

Вас, наверное, интересует, когда лучше надеть “гусиные лапки” к мотокультиватору “Крот”, а когда саблевидные ножи? Идеальным решением для почв повышенной твердости станут именно “гусиные лапки”.

Треугольные резаки легко прорезают почву, причем никаких налипаний грунта и растений не происходит. Культиватор “Крот” уверенно движется вперед не пробуксовывая на самых сложных участках. Для более легких почв применяются активные фрезы.

Насадки на вал культиватора могут быть:трехлепестковыми и четырехлепестковыми. И те и другие эффективны в работе агрегата.

Производитель изготовляет фрезы только диаметром в 33 см.

Некоторые умельцы часто совершенствуют фрезы, доведя диаметр до 50 см. По словам экспертов производить оборудование больших размеров нецелесообразно.

Для вспашки навесным оборудованием, как оборотный плуг, необходимо снова перестроить культиватор:

  • Снять фрезы с вала редуктора;
  • Снять сошник в задней части культиватора;
  • Надеть на вал редуктора металлические колеса с грунтозацепами;
  • Закрепить в задней части агрегата при помощи специальной сцепки оборотный плуг.

Когда металлические колеса с грунтозацепами вращаются, они вспушивают землю, плуг прорезает ее на глубину 15, 25 или 30 см (в зависимости от модели “Крот”).

Сцепное оборудование

Сцепка — один из важнейших узлов агрегата, ведь благодаря ей к этому агрегату можно присоединить любое навесное оборудование, будь то плуг, тележка, картофелекопалка и т. д.

Разделяют два типа сцепок:

Регулируемые модели позволяют выставлять угол атаки и горизонталь. Нерегулируемые приспособления более доступны по цене, но менее востребованы.

Схемы сцепок культиватора “Крот” для тележки

Косилка

Перечисляя все существующие насадки для мотокультиватора “Крот” мы просто не можем не упомянуть косилку. С помощью этого устройства, мотокультиватор превращается в полноценную газонокосилку, которой можно заготовить сено для рогатого скота, поддерживать красоту газонов во дворе, подстригать траву в саду и многое другое. Высота среза, произведенного такой косилкой будет иметь размер всего 4 см.

Косилки продаются отдельно от культиватора.

Многие владельцы агрегата интересуются, как сделать косилку на культиватор “Крот” самостоятельно. В Интернете множество интересных обзоров, повествующих о таких модернизациях.

Видео обзоры

Обзор работы мотокультиватора Крот

Отзывы владельцев

Дмитрий, 46 лет

“Крот” — мой кормилец, так как на протяжении уже шести лет я зарабатываю деньги выполняя различные агротехнические работы этим культиватором. Да, работа в основном сезонная, но я умудряюсь заработать и зимой, прочищая снежные завалы снегоуборщиком собственного изготовления. Мои соседи и знакомые не дают мне отдыха, я постоянно в работе: тому — вспахай, другому — покоси, родственники требуют механизированной посадки и выкопки картофеля — прогресс, что возьмешь?! На своем участке все работы произвожу культиватором — забыл про боли в спине, высвободилось время для подработок, да и порядок полный теперь, что немаловажно. Оборудование приобретал постепенно, по мере возрастающих возможностей, некоторое (фрезы, снегоуборщик, косилка) делал сам из подручных материалов.»

Олег, 63 года

«С мотокультиватором работаю не первый год. За 16 лет всяко было — небольшие поломки, проблемы с фрезами, карбюратором. Но в целом могу сказать — агрегат надежный и функциональный. Практически все работы в своем дворе и огороде выполняю с его помощью. Нужно вспахать — пашу, косить — кошу, никаких теперь проблем с посадкой и сбором урожая картофеля давно не имею. Прикупил полный арсенал оборудования — все эти окучники, копалки и сажалки… Для поливки растений прикупил насос, речка рядом, чего не воспользоваться. А вот снегоуборщик еще не осилил, изучаю чертежи, подбираю материалы, так что скоро обзаведусь и им.»

Мотокультиватор Крот: обзор навесного оборудования

Описание

Мотокультиваторы Крот являются многофункциональной техникой, с подключенными дополнительными орудиями способны эффективно выполнять агротехнические работы на даче или приусадебном участке. Кроме того, культиваторам под силу некоторые хозяйственные и транспортировочные работы.

В агрегации с навесным оборудованием мотокультиватор Крот способен выполнить:

  • культивацию и вспашку грунта
  • прополку междурядий от сорной травы
  • подготовку грядок и борозд под посадку рассады и посев различных сельхозкультур
  • окучивание растений
  • накачивание воды и полив посадок
  • скашивание дикорастущих и культурных трав
  • перевозку собранного урожая, других грузов
  • расчистку территории от снега.

С целью расширения возможностей культиватора, в зависимости от вида навесного оборудования, в конструкции культиватора предусмотрены различные варианты крепления насадок. Дополнительные орудия в комплектацию мотокультиватора Крот не входят, приобретаются отдельно в зависимости от потребностей владельца.

Порядок подключения дополнительного навесного оборудования

Для рациональной установки навесного оборудования используются специальные принадлежности: подвески, колеса, кронштейны. Прежде, чем устанавливать дополнительные насадки, предварительно следует снять двигатель с культиватора. Для этого снимают кожух, отворачивают гайки и болты креплений, снимают клиновой ремень. Далее снимают рычаг дроссельной заслонки, затем снимают мотор и устанавливают кронштейн и подвеску.

Сцепное устройство

Для подключения различных дополнительных навесных насадок в культиваторе применяется два вида сцепных механизмов: регулируемые и нерегулируемые. Нерегулируемые сцепки фиксируют навеску без возможности корректировки угла движения, дешевле по стоимости. Регулируемые устройства обеспечивают необходимый угол атаки.

Прицеп

Тележку присоединяют к подвеске посредством шкворня, а вместо роторов устанавливают ведущие колеса, предварительно сняв или приподняв транспортировочные колеса. Сошник в этом случае снимают.

Насосная установка

Подключение насоса производят на кронштейн, в этом случае приводом является ремень. Как и при подключении прицепа, необходимо установить колеса вместо фрез, а транспортировочные колеса снять или зафиксировать в крайнем верхнем положении.

Фрезы

Почвенные фрезы выполняют вспашку почвы без оборота пласта земли. Стандартный диаметр — 33 см., устанавливаются они на вал культиватора.

Для обработки легких и средних грунтов применяют одну или две пары фрез, для обработки целины может устанавливаться по 3 насадки с каждой стороны.

Некоторые владельцы создают собственные фрезы для увеличения глубины обработки почвы. Встречаются уникальные самоделки с диаметром почти в 0,5 м. Однако, как показывает опыт, такие усовершенствования не целесообразны как с точки зрения технических возможностей мотокультиватора Крот, так и исходя из особенностей агротехники возделывания почвы.

Перед вспашкой приподнимают транспортные колеса, а сошник устанавливают на прицепную скобу. Таким образом, насадки будут обеспечивать продвижение вперед с одновременной обработкой почвы, а сошник будет регулировать уровень погружения в почву.

В зависимости от качества грунта используют разные типы фрез. Для тяжелого плотного грунта наилучшим вариантом является модель «гусиные лапки», для менее твердых почв подойдут обычные саблевидные фрезы. Они могут изготавливаться различными по форме – трехлепестковые и четырехлепестковые.

Вспашку огорода можно выполнить также и плугом, для его установки проводят следующие манипуляции: снимают фрезы и на их место устанавливают металлические грунтозацепы, убирают сошник. В задней части подключают оборотный плуг посредством специального сцепного устройства.

Окучник

Аналогично для выполнения окучивания сельхозкультур устанавливают металлические грунтозацепы, а в задней части мотокультиватора Крот — окучник.

Роторная косилка

Для скашивания травы на газонах или для заготовки сена транспортные колеса переустанавливают на вал редуктора, а ременной передачей соединяют шкивы косилки и культиватора.

Все навесное оборудование снабжено паспортами с технической документацией, поэтому для владельцев не составит труда внимательно ознакомиться с особенностями подключения различных видов дополнительных насадок.

Видео обзор работы

Посадка картофеля с использованием навесного оборудования и культиватора Крот

Мотокультиватор Крот, обзор собственных доработок

Мотокультиватор Крот с шестью насадками фрезами

Отзывы владельцев

Денис:

«Культиватор Крот достался по наследству так сказать. Сам работал на нем чуть не с детских лет. Сейчас у меня в хозяйстве есть и минитрактор, но Крот есть Крот. На ферме работаю трактором, а на усадьбе возле дома сподручнее культиватором. В саду, на грядках, в теплице – все с навесным оборудованием разным делаю. За годы эксплуатации поменял двигатель, купил новый Садко. Сошник пришлось тоже заменить, треснул. Кое-какие усовершенствования сделал для кронштейна. В общем, помощник надежный».

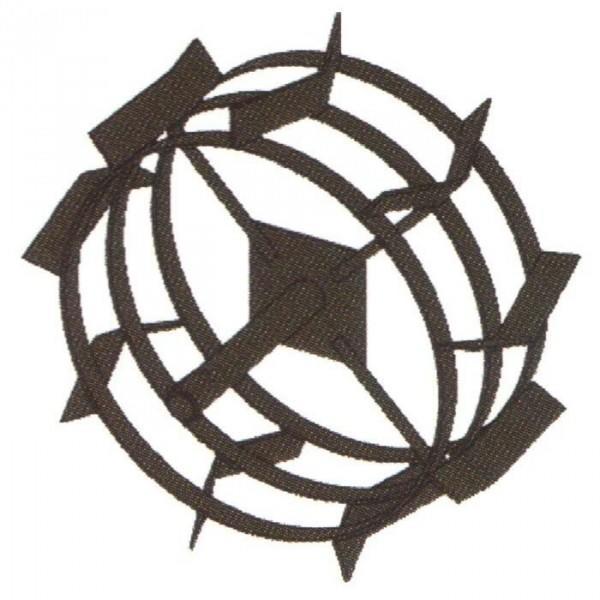

Грунтозацепы для мотокультиваторов «Крот», «Тарпан», «Ранчо», «Целина МК-404,406», «Сибиряк» Академия Инструмента 010102

  • Цена: 1 546 Р
  • Добавить в корзину
  • Товар есть в наличии
  • К сравнению

Cтоимость и срок доставки по запросу

  • Код товара: 65501
  • Артикул: 10102

Технические характеристики:

  • БрендАкадемия Инструмента
    СтранаРоссия
    Наружный диаметр, мм340
    Ширина, мм95
    Диаметр ступицы внутренний, мм25
  • Длина ступицы втулки, мм90

Все характеристики

  • Цена: 1 546 Р
  • Добавить в корзину
  • Купить в один клик
  • Товар есть в наличии

Cрок и стоимость доставки по запросу

Самовывоз м. Ак. Янгеля:

Самовывоз ПВЗ СДЭК:

  • Добавить к сравнению
  • Рейтинг:
  • Код товара: 65501
  • Артикул: 10102
  • Доставка осуществляется согласно тарифам транспортных компаний и курьерской службы. Версия для печати
  • Описание товара Академия Инструмента Грунтозацепы 010102

    Грунтозацепы для культиваторов 2 шт. для Целина 404/406, Крот, Тарпан, Ранчо, ELITECH КБ-51/52 Целина 10102

    Грунтозацепы Целина 10102 подходят для мотокультиваторов Целина 404, Целина 406, Крот, Тарпан, Ранчо, ELITECH КБ-51, ELITECH КБ-52. Они предназначены для улучшения сцепления мотокультиватора с почвой при выполнении тяжелых работ, таких как окучивание, вспашка, рыхление почвы. Металлические грунтозацепы имеют обручи с шипами, которые надежно сварены между собой. Крепление к культиватору осуществляется при помощи втулки на валы редуктора. В комплекте 2 штуки.

    Грунтозацепы — специальные насадки на мотокультиваторы. Предназначены для улучшения сцепления с грунтом и предотвращения пробуксовок, увеличивают тяговое усилие. Ставятся вместо основных колес агрегата и применяются в работе вместе с плугом.

    Доработка роторов мотокультиватора «Крот»

    Мотокультиваторы «Крот», выпускаемые Московским МПО им. В.В. Чернышо-ва, получили большое распространение среди садоводов-огородников, которые обычно покупают их в комплектации с роторами, чего достаточно для обработки почвы на индивидуальных участках.

    На рис. 7,а показана часть мотокультиватора с роторами левой стороны. На примере этой части и разберем некоторые недостатки конструкции «Крота», а точнее, недостатки его роторов. Прежде всего отметим, что ножи роторов очень тупые, а штифты, фиксирующие внутренний ротор на валу редуктора и внешний ротор на внутреннем роторе, слишком уж выступают из валов роторов. В результате чего на выступающие части штифтов наматываются корни и стебли растений, которые вместе с грунтом забивают пространство между внутренним ротором и корпусом редуктора, а также между обоими роторами. Все это создает дополнительную нагрузку на вал редуктора, и роторы начинают вращаться неравномерно.

    Пружинные фиксаторы, которые вставляются в отверстия в штифтах, также слишком длинные, что максимально способствует наматыванию на них корней и растений с указанными выше последствиями! Опять же длинны сверх необходимого болты, крепящие ножи к квадратным фланцам соответствующих роторов.

    От первого недостатка — тупых ножей — я избавился сразу после приобретения «Крота», заточив их на наждаке до закрепления на фланцах. Остальные недостатки я выявил после первой весенней обработки почвы в 1994году и, конечно, устранил их, что значительно облегчило дальнейшую эксплуатацию «Крота».

    Теперь немного подробнее об исправлении других недостатков. На рис. 8, а и б приведены диаметры труб роторов и длины штифтов, вставляемых в отверстия этих труб. Видно, что штифт 1 выступает из соответствующей трубы на 9 мм, штифт 2 — на 11 мм. Чтобы «утопить» головки штифтов, сделал в трубах роторов с одной стороны проточки диаметром 15,6мм и глубиной 2 мм, а цилиндрические части штифтов уменьшил до длины 44 и 36 мм соответственно, просверлив в них на расстоянии 2,5 мм от торцов сквозные отверстия диаметром 2 мм.

    Вместо прежних длинных фиксаторов из проволоки диаметром 2,5 мм я сделал из пружинящей проволоки диаметром 1,5 мм кольца (типа колец для ношения ключей). Кольцо вводится одним концом в отверстие штифта (рис. 8, в), фиксируя его на трубе. За 3 года работы не было случаев потери колец при обработке почвы, а накапливание корней и грунта практически прекратилось.

    Болты 7 (см. рис. 7) я укоротил на 5 мм и навернул на них гайки толщиной 5 мм (на 2 мм тоньше, чем были).

    Все ножи в месте крепления к фланцам я сточил на 6 мм, как это показано на рис. 9, а и б, чтобы эти кромки были заподлицо с краями фланцев. Затем кромки ножей, заштрихованные перекрестными линиями, заточил под углом 45° (если при заточке ножа мы снимаем металл с одной его стороны, то при формировании фаски — с другой). У фланцев левых роторов (рис. 9, б и в)я тоже сточил кромки под углом 45° с четырех сторон на длине 72 мм. У фланцев роторов с правой стороны вала редуктора кромки сточил с тех же сторон, но заточки сместил к противоположному краю ребра (на рис. 9, г места такой заточки находятся напротив жирных линий).

    Подобная доработка ножей и фланцев ликвидировала пазухи, уменьшила накопление в них и на плоских гранях фланцев и ножей грунта, упростила эксплуатацию мотокультиватора.
